경수연화장치

원리

N Type의 강산성 양이온 교환수지를 사용하여 수중의 경도성분(Ca,Mg)을 치환 제거하는 장치이다.

이러한 치환반응이 연속으로 진행되어 수지의 치환능력이 소멸되면 10%의 식염으로 재생하여 계속적으로 사용할수 있다.

경도 제거에 대한 화학반응식은 다음과 같다.

- (연화반응)
R - (SO3)2 + Ca(HCO3)2 → R-(SO3)2Ca + 2NaHCO3
R - (SO3)2 + Mg(HCO3)2 → R-(SO3)2Mg + 2NaHCO3

- (재생반응)
R - (SO3)2Ca + 2NaCl → R-(SO3Na)2 + CaCl2
R - (SO3)2Mg + 2NaCl → R-(SO3Na)2 + MgCl2

강산성 양이온교환수지의 특성

- 밀도 : 800 - 840 g/l
- 유효입경 : 0.4 - 0.6mm
- 균등계수 : 1.6이하

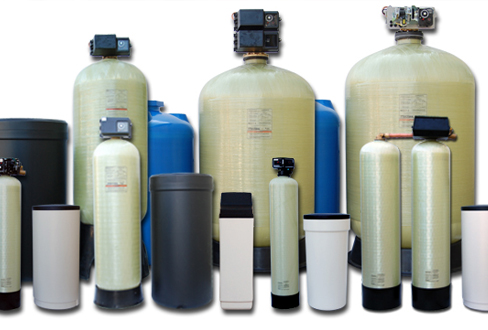

구조

VESSEL은 직립원통이 가장 많이 쓰이고 상하 10%는 접시형 경판으로 되어 있으며 인입구에는 살수장치가 설치되어 여과재 상부로 원수가 균일하게 분사되도록 되어 있다.

상부 인입구에는 여과재투입 및 내부 점검을 위한 MANHOLE과 AIR VENT가 설치 되어있으며 하부 집배수구에는 STRAINER가 있고 STRAINER조립과 여과재 교체를 위한 SIDE HOLE이 설치되어 있다. 또한 VESSEL 상부에는 역세시 여과재가 밖으로 유출되지 않게 점검하기 위한 SIGHT GLASS가 설치되어 있으며 VESSEL재질은 구조용 탄소강(SS400) 및 STAINLESS STEEL등 여러 가지가 사용된다.

일정시간이 지나 여과재층이 오염되면 하부 집배수구를 통하여 역세수를 통과시켜 상부 원수 이입구로 배출하는 역세공정을 실시한다.

용도

- 보일러,염색공업용수
- 식품가공용 및 목욕,세척용
- 도금,피혁,공업용
